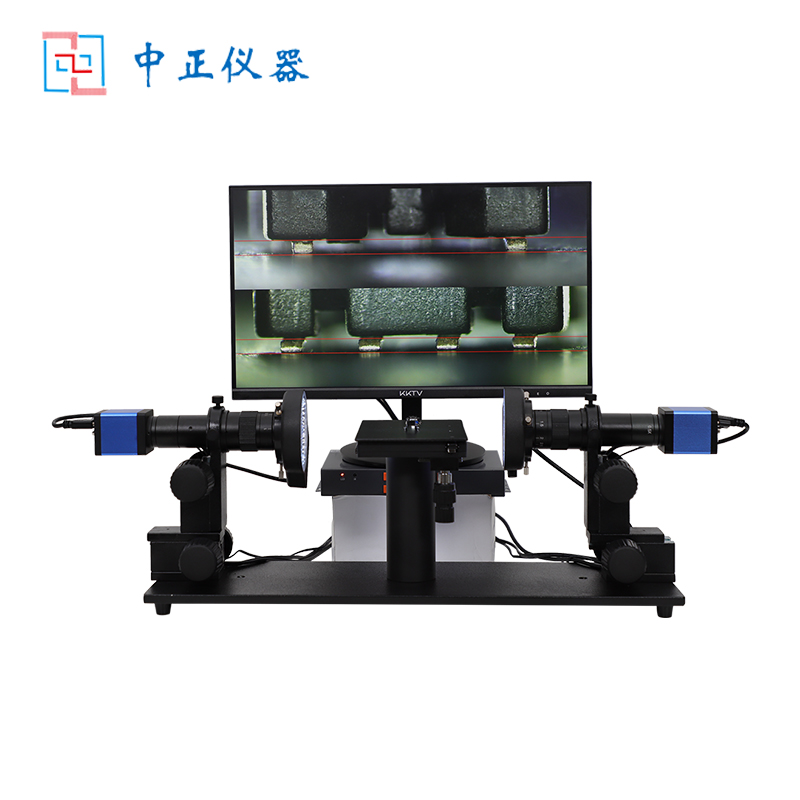

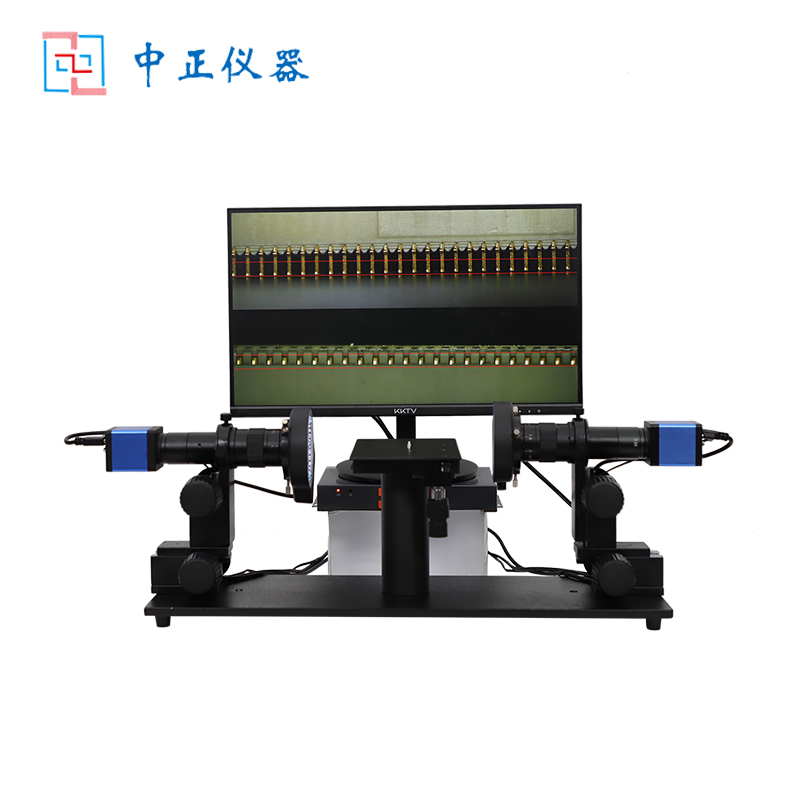

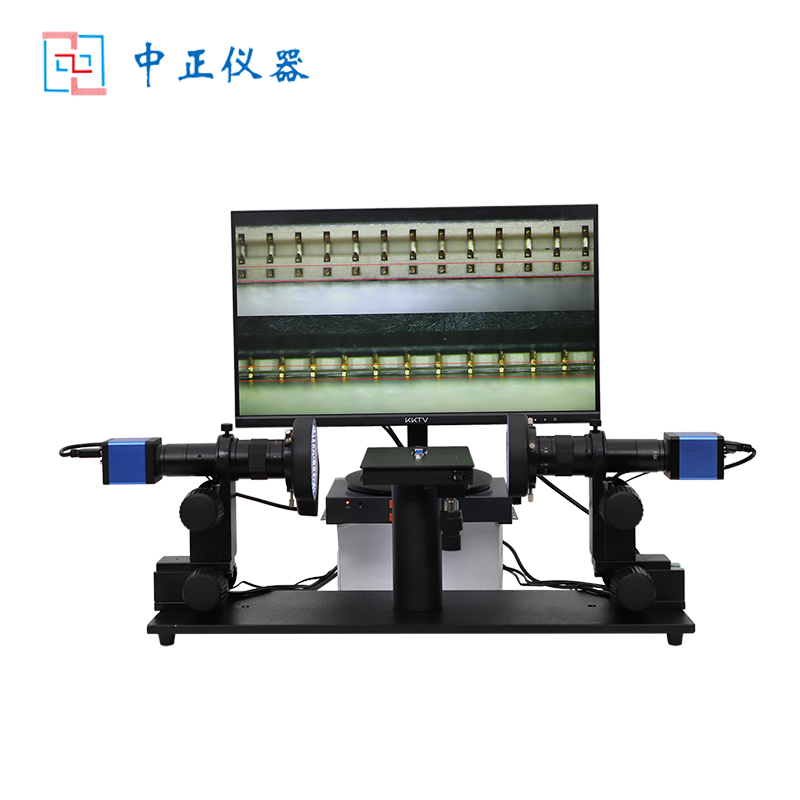

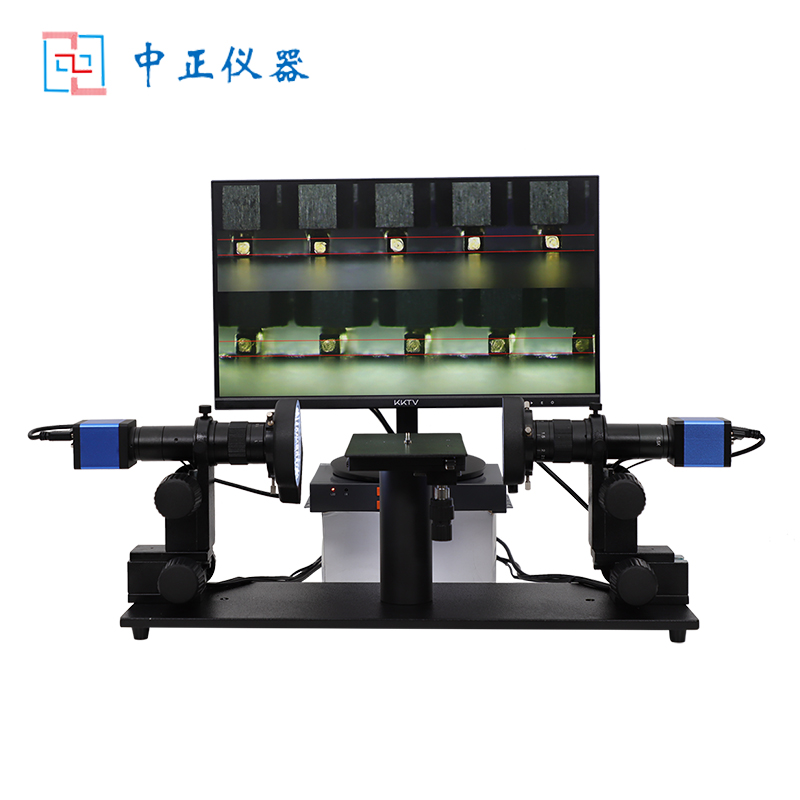

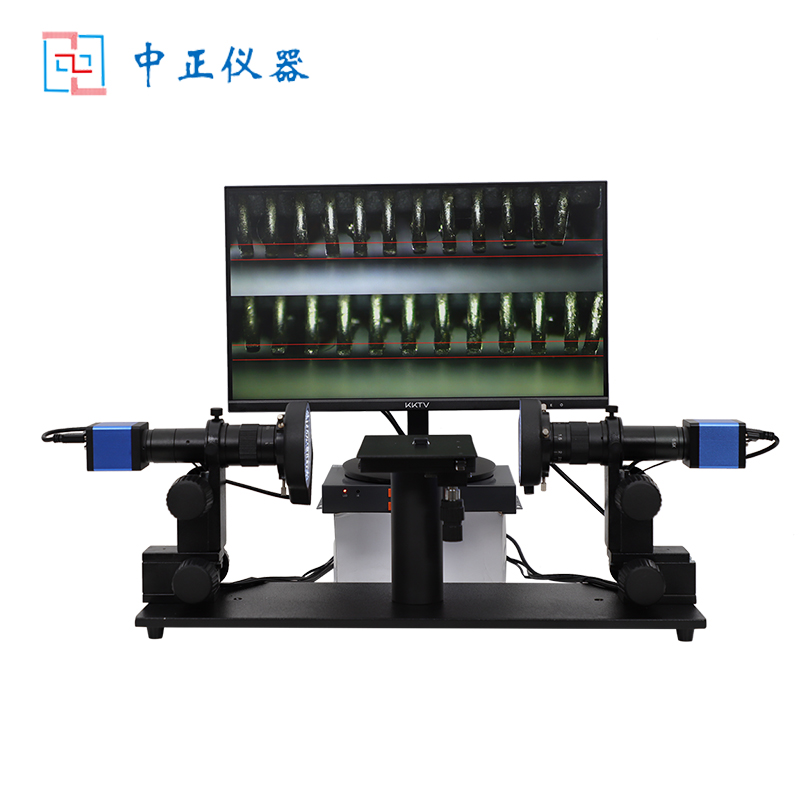

ZZ-1200WS雙鏡頭CCD平整度檢測儀

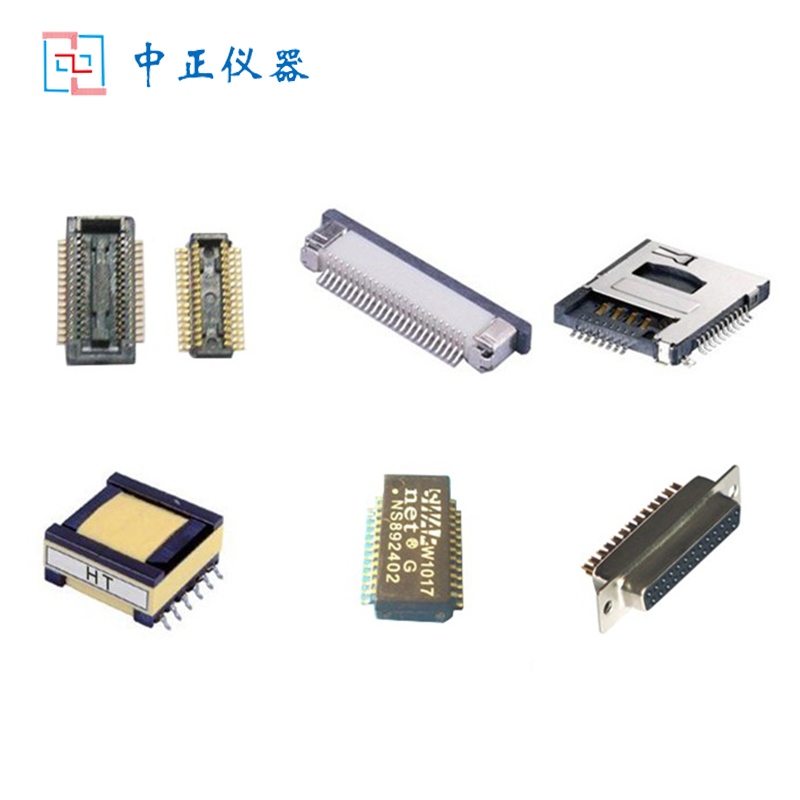

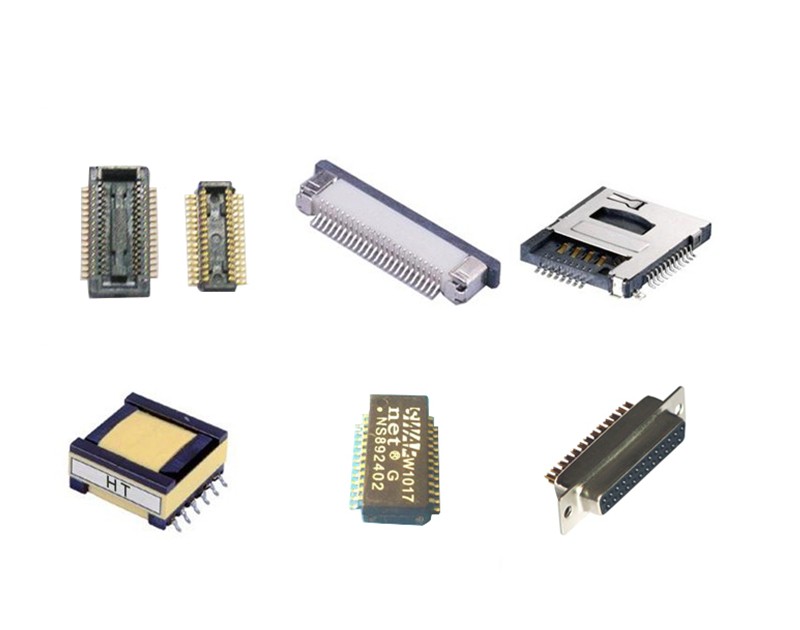

一、適用范圍：連接器、IC元器件、變壓器、精密五金等產品平整度、連接器端子共面度檢測、視覺應用領域

二、介紹：

ZZ-1200WS雙鏡頭CCD平整度檢測儀是本司專業為連接器、SMT類產品檢測或電子放大領域研發出的一種連續變倍的顯微工具，它采用了獨特的消雜光和大景深技術，具有成像清晰，立體感強及工作距離長，視野寬闊等特點，與高清晰度的CCD和顯示器配套使用。專門設計有多種照明裝置，LED環形光源及熒光環形光源。專門開發出可移動的基準線，可以直觀檢測出產品是否在設定公差范圍值。

三、主要技術規格：

1、放大總倍數： 30-200倍（配22寸顯示器）

2、目鏡倍率： 0.5 倍

3、變焦物鏡倍率： 0.7-4.5倍

4、最大觀看范圍：15mm或者根據客戶要求定做；

7、高清像素相機（最高分辨率為：1920*1080），只需接顯示器實時觀看、調出0-8條垂直線、水平線等功能；

8、臥式測試架：700*245*300 mm（長寬高）、上下最大移動范圍：50MM；

9、載物臺尺寸：180*120mm（長寬）；

四、主要配置清單：

1、高清像素相機2臺；

2、臥式測試支架（含載物臺）1臺；

3、0.7-4.5倍變焦物鏡2個；

4、可調LED光源2個；

5、高清圖像分割器1臺；

6、22寸、24寸、32寸、42寸等HDMI接口和VGA接口高清顯示器1臺（選配）。
