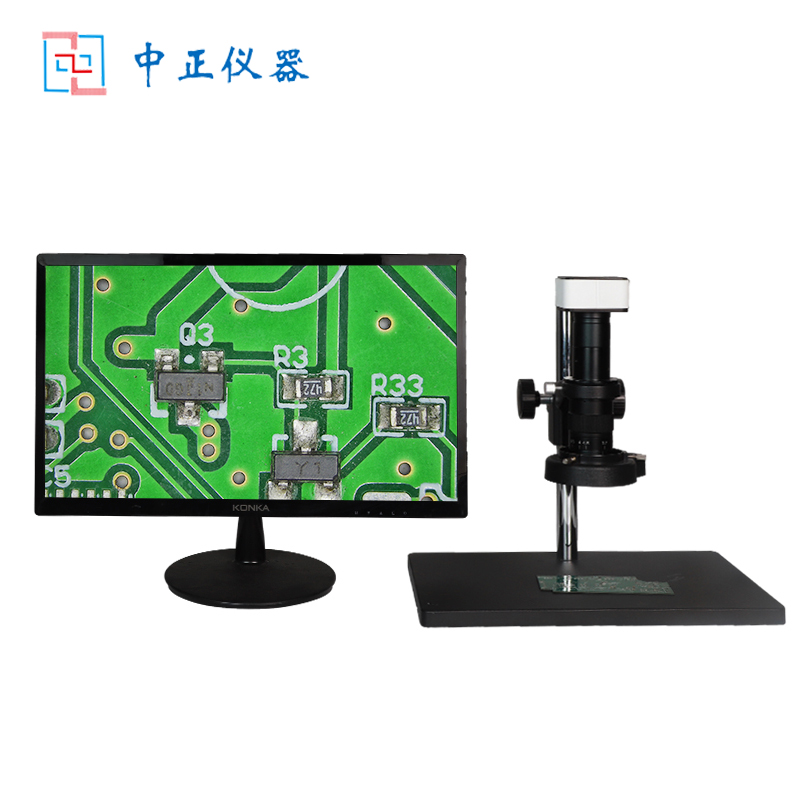

ZZXT-3A630U高清CCD測量儀
一、產品介紹：

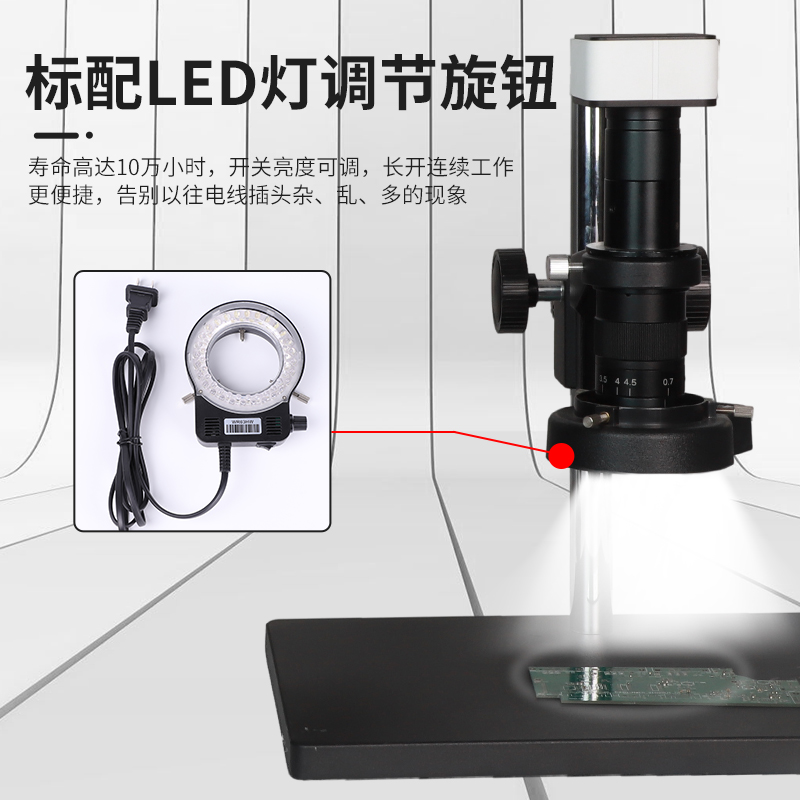

本產品適用于五金、精密元器件、連接器、刀刃、PCB電路板、FPC、紡織品、液晶屏、各種視覺工業檢測、醫學研究等外觀檢測及測量。具有成像清晰，立體感強及工作距離長，視野寬闊等特點，專門設計有多種照明裝置，LED可調環形光源及熒光環形光源。連接電腦主機，可拍照，錄像，保存，測量，導出數據，并且能準確測量出產品的尺寸（測量范圍在15mm以內，分辨率為0.001mm）。
二、技術規格：
型號 | ZZXT-3A630U | |
鏡頭 | 光學倍率 | 0.7X-4.5X或者0.7X-5.0X |
攝像目鏡 | 0.5X（標配）、選配(1X、0.3X) | |
工作距離 | 約100mm | |
支架 | 升降范圍 | 280mm |
底座立柱 | 380X250X20mm、立柱高340mm | |
相機 | 鏡頭接口 | 標準C/CS接口 |
傳感器 | 1/1.8”CMOS傳感器 | |
分辨率 | 3072x2048 | |

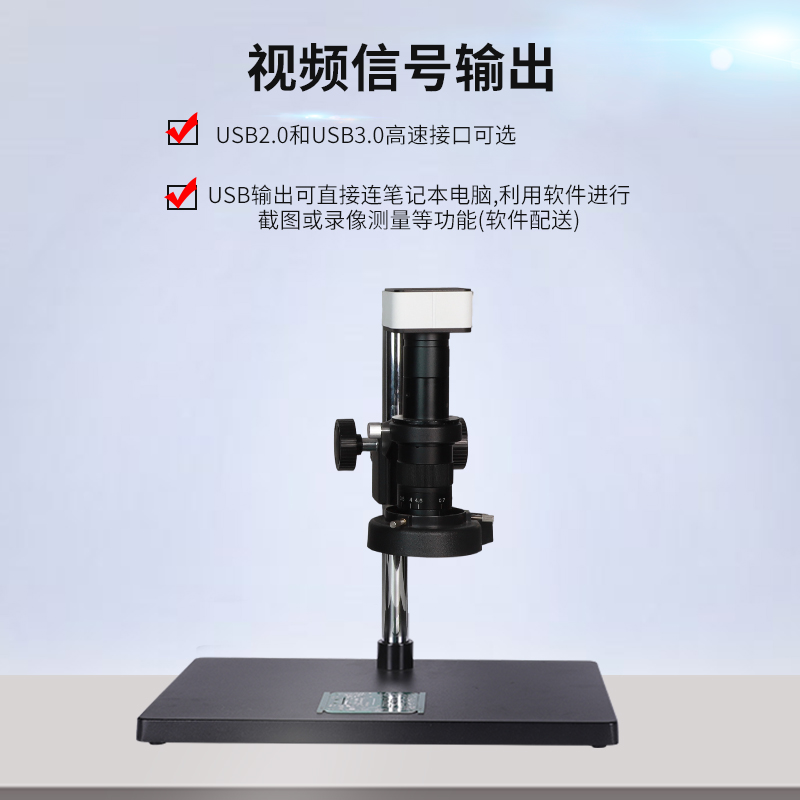

輸出方式 | USB3.0接口 | |
存儲方式 | 外接電腦實現存儲/拍照/錄像/測量 | |
顏色 | 彩色/黑白 | |
幀率 | 41幀/秒 | |
景深融合 | 有 | |
圖像拼接 | 有 | |
圖像二極化 | 有 | |
測量功能 | 點間距、點線距、線間距、角度、弧度、平行線、圓形、圓心距、點心距、線心距、矩形、多邊形、自動尋邊等功能 | |
總放大倍數 | 約30-200倍左右可調（配22寸顯示器） | |
標配視場范圍 | 2.5mm-22mm | |
標配清單 | 1、USB3.0高清測量CCD相機1臺； 2、連續可調變焦鏡頭1個； 3、大底座和可調支架1套； 4、高品質LED可調光源1個； 5、精準專用測量軟件1套； 6、32G存儲卡（含讀卡器）1個； 7、標準玻璃校正尺1塊； | |
選配件 | I5（8G以上內存）電腦 | |
ZZXT系列高清USB工業相機技術規格
型號 | ZZXT-2A500 | ZZXT-3A630 | ZZXT-3A2000 |
芯片類型 | CMOS | CMOS | CMOS |
芯片尺寸 | 1/2.8” | 1/1.8” | 1” |
顏色類型 | 彩色/黑白 | 彩色/黑白 | 彩色 |
像素尺寸 | 2.0x2.0um | 2.4x2.4um | 2.4x2.4um |
分辨率 | 2560x1920 | 3072x2048 | 5472x3648 |
相機幀率 | 29幀 | 41幀 | 15幀 |
快遞模式 | 卷簾快門 | 卷簾快門 | 卷簾快門 |
曝光模式 | 自動/手動 | 自動/手動 | 自動/手動 |
數據接口 | USB2.0 | USB3.0 | USB3.0 |
光學接口 | 標準C接口 | 標準C接口 | 標準C接口 |
相機功能 | 點、線、圓、角度等測量功能； | 點、線、圓、角度等測量功能； | 點、線、圓、角度等測量功能； |
圖像景深融合 | 無 | 有 | 有 |
圖像實時拼接 | 無 | 有 | 有 |
圖像二值化 | 無 | 有 | 有 |
相機尺寸 | 68 x68 x42.5mm | 68 x68 x47mm | 68 x68 x47mm |
