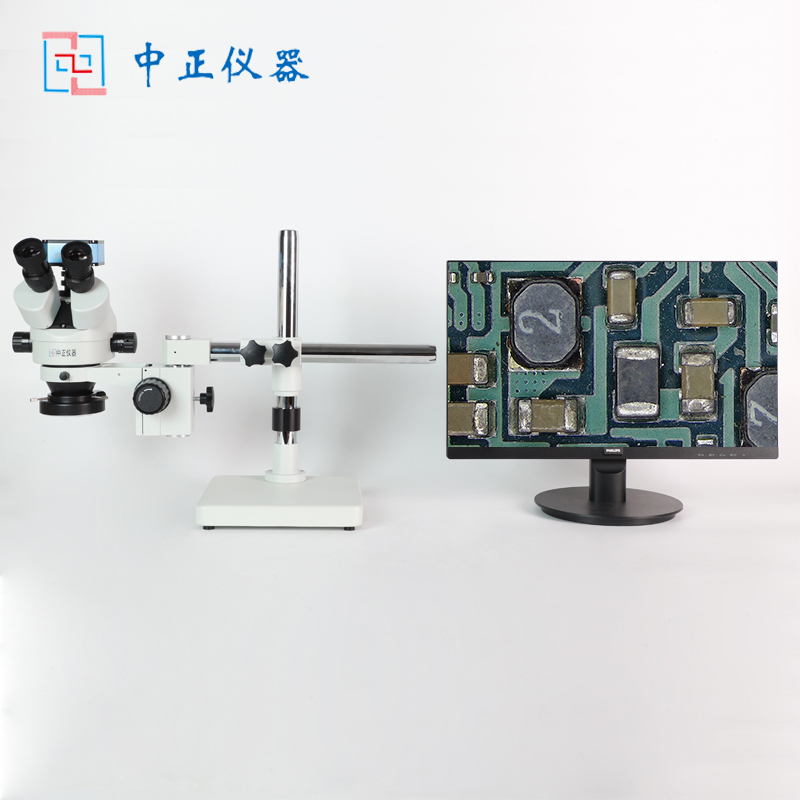

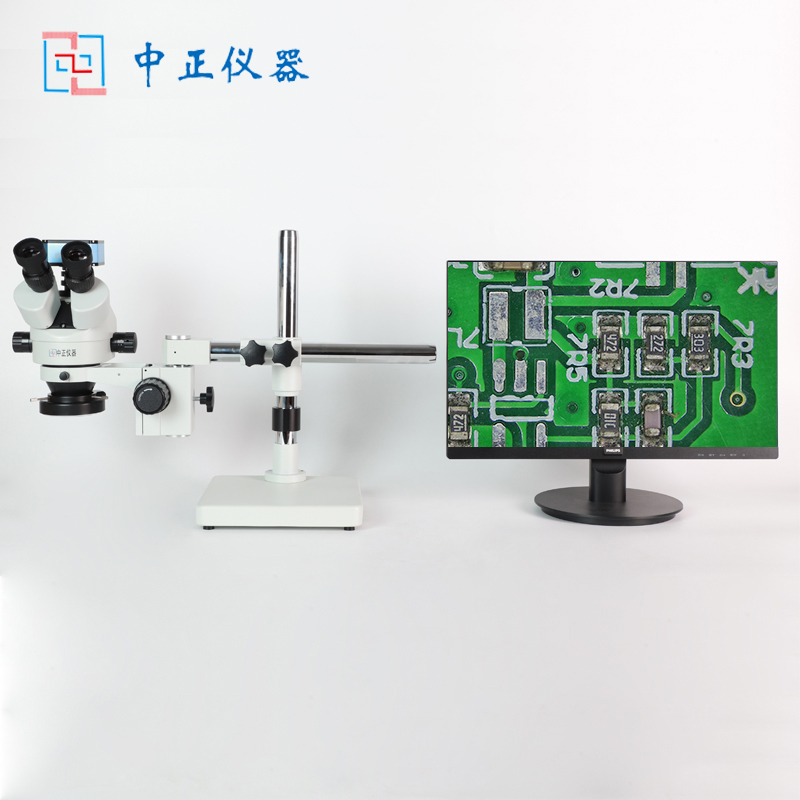

ZZT-7045-3XCW帶萬向支架高清三目測量顯微鏡
一、產品介紹：
本產品適用于五金、精密元器件、連接器、刀刃、PCB電路板、FPC、紡織品、液晶屏、各種視覺工業檢測、醫學研究等外觀檢測及測量。具有成像清晰，立體感強及工作距離長，視野寬闊等特點，專門設計有多種照明裝置，LED可調環形光源及熒光環形光源。無需外接電腦主機，直接連接CCD和HDMI接口高清顯示器，可拍照，錄像，保存，測量，導出數據，并且能準確測量出產品的尺寸（測量范圍在15mm以內，分辨率為0.001mm）。
二、技術特點：
1.內置全新 V3.8 版測量系統，新增:自定義界面編輯、模板編輯、文件管理、測量數據導出等功能；
2.全新系統再次提高圖像清晰度；
3.采用ARMA7雙核處理器，工作運行流暢穩定；
4.內置錄像、拍照功能，可回顯播放；
5.內置自動那邊功能，提升測量效果；
6.支持U盤存儲功能，可外接鼠標；
7.相機內置新開發的測量系統，可導出Excel數據；
三、技術規格：
型號 | ZZT-7045-3XCW | |
三目鏡頭 | 光學倍率 | 0.7X-4.5X |
攝像目鏡 | 0.5X（標配）、選配(1X、0.3X) | |
目鏡 | 10X一對 | |
工作距離 | 約100mm | |

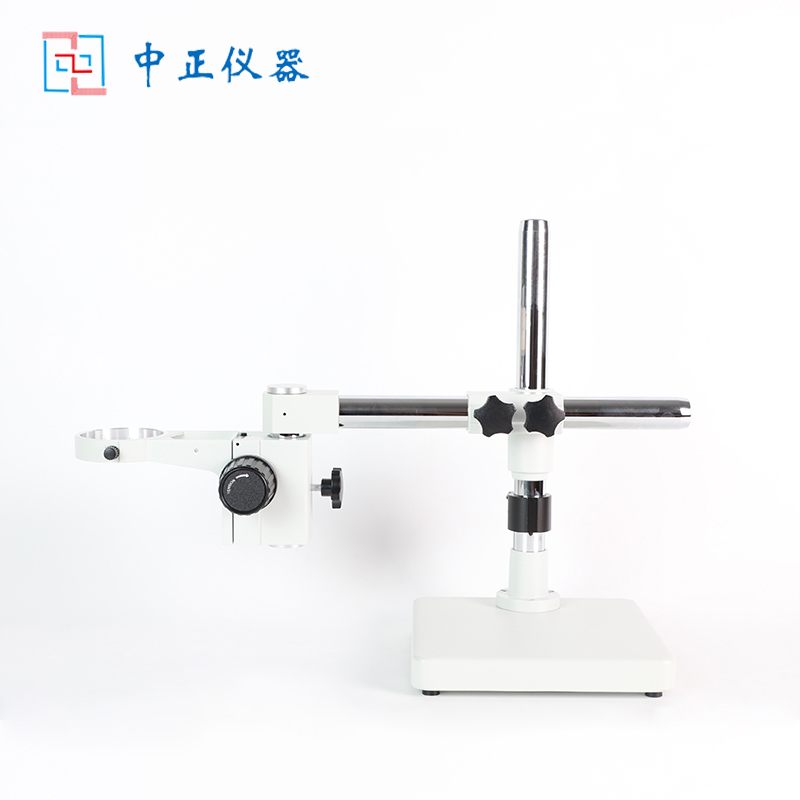

支架 | 橫向范圍 | 140-350mm可調 |
底座立柱 | 230X230X20mm、立柱高380mm | |
相機 | 鏡頭接口 | 標準C/CS接口 |
傳感器 | 1/2”索尼CMOS傳感器 | |
分辨率 | 1920*1080 | |
輸出方式 | HDMI接口 | |
存儲方式 | U盤存儲/拍照/測量 | |
顏色 | 彩色/黑白 | |
幀率 | 60幀/秒 | |
像元尺寸 | 3.75μm*3.75μm | |
十字線 | 支持0-100條豎線/橫線、顏色、位置可任意調節 | |
測量功能 | 點間距、點線距、線間距、角度、弧度、平行線、圓形、圓心距、點心距、線心距、矩形、多邊形、自動尋邊等功能 | |
總放大倍數 | 約30-200倍左右可調（配22寸高清顯示器） | |
標配視場范圍 | 2.5mm-22mm | |
標配清單 | 1、ZZR-3000XC高清測量CCD相機1臺； 2、三目連續可調變焦鏡頭1個； 3、標準底座和可調支架1套； 4、高品質LED可調光源1個； 5、高清測量CCD相機適配器1個； 6、32G存儲卡1個； 7、標準玻璃校正尺1塊； 8、USB光電鼠標1個； | |
選配件 | HDMI接口22寸/24寸/32寸高清顯示器等 | |
