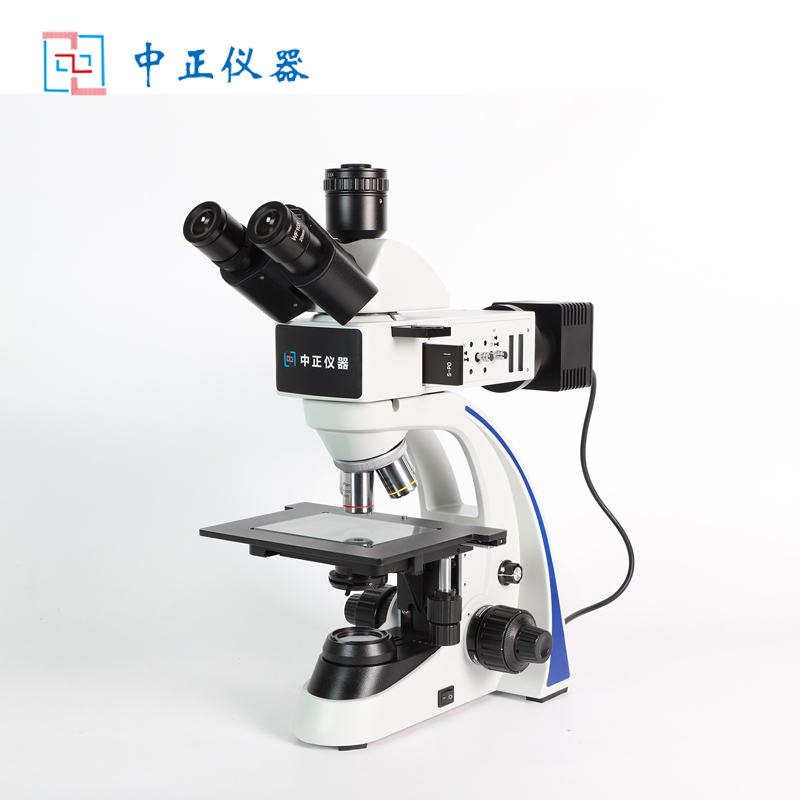

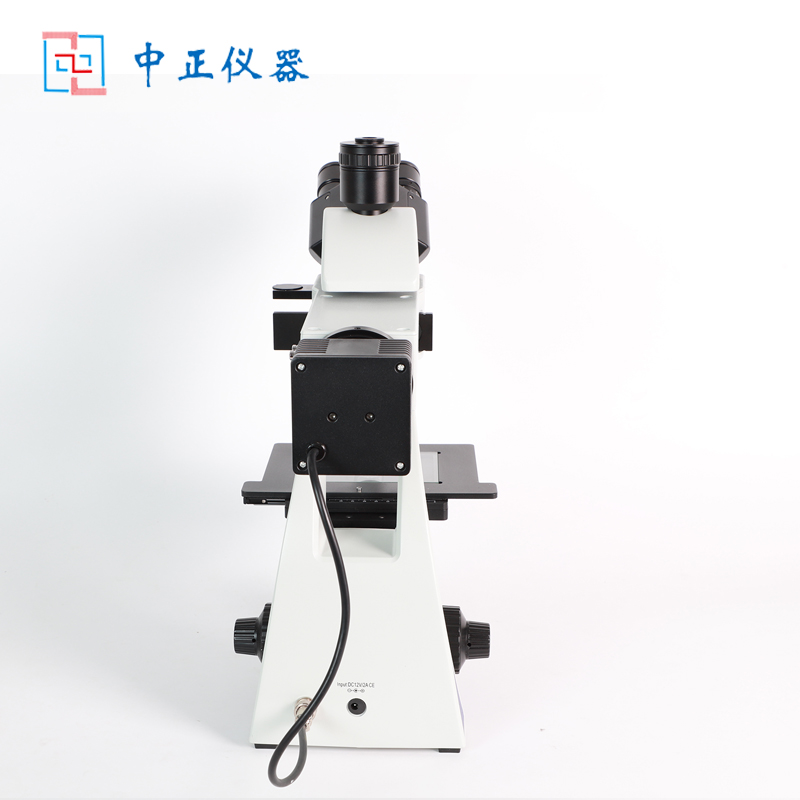

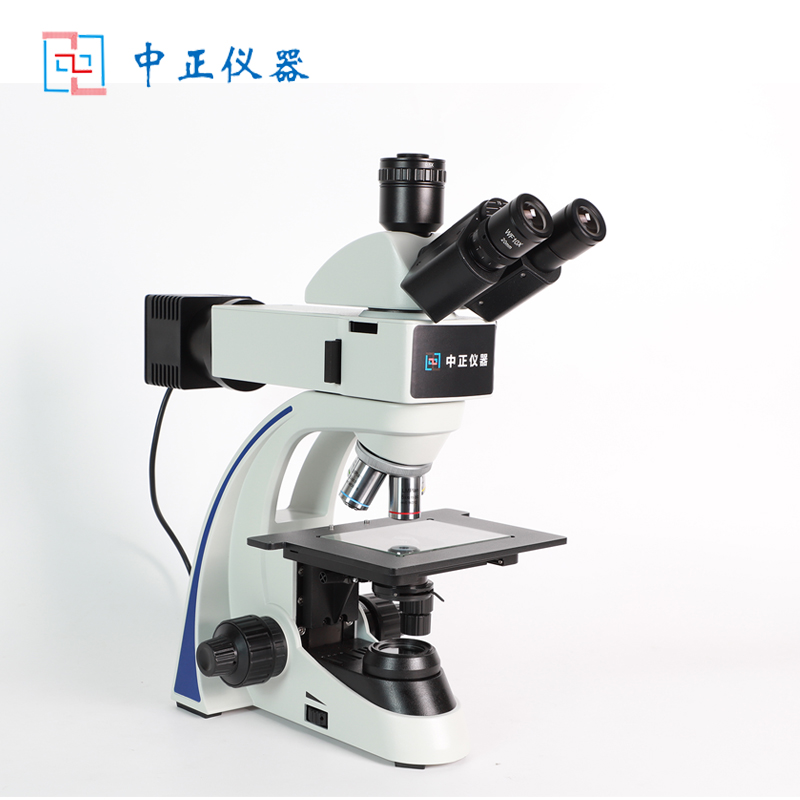

ZZJ-102 系列正置金相顯微鏡
以優異的成象性能、舒適的操作體驗,為客戶提供高性價比金相分析及工業檢測解決方案;采用舒適的 30 度角觀察筒
能獲得最佳的觀察狀態,減少用戶長期工作狀態下的緊張與疲勞,觀察筒上的刻度能方便用戶調節到最佳的瞳距;落射照明
器采用單顆 5W LED 暖白光的柯拉照明系統,能最大程度的降低觀察者的視覺疲勞;帶孔徑光闌和視場光闌、預設起偏鏡、
檢偏鏡及濾色片插槽;起偏鏡與檢偏鏡可實現簡易的偏光觀察,也可根據需求選擇不同顏色的濾色片獲得理想的觀察效果。
視場光闌與孔徑光闌中心可調,光闌大小采用拉桿方式調節,能靈活調節照明通光的大小,有效避免雜光影響觀察效果。
光學、技術參數規格
光學系統 無限遠色差校正光學系統
觀察筒
30°傾斜,無限遠鉸鏈雙目觀察頭,瞳距調節:54mm-75mm,單邊視度調節:±5 曲光度
30°傾斜,無限遠鉸鏈三目 5:5 分光觀察頭,瞳距調節:54mm-75mm,單邊視度調節:±5 曲光度
目鏡 高遠點 WF10X20mm 目鏡
物鏡
無限遠長工作距平場消色差金相物鏡 5X NA0.15 WD12
無限遠長工作距平場消色差金相物鏡 10X NA0.3 WD16
無限遠長工作距平場消色差金相物鏡 20X NA0.4 WD12
無限遠長工作距平場消色差金相物鏡 50X NA0.55 WD9.15
無限遠長工作距平場消色差金相物鏡 100X NA0.8 WD3(選配件)
物鏡轉換器 內定位 4 孔轉換器
粗微調焦機構
反射機架,配金屬載物臺板,低手位粗微同軸調焦機構,粗調行程 23mm,微調精度 0.002mm。帶
有防止載物臺下滑的松緊調節裝置
透反兩用機架,配透反兩用玻璃載物臺板,低手位粗微同軸調焦機構,粗調行程 23mm,微調精度
0.002mm。帶有防止載物臺下滑的松緊調節裝置

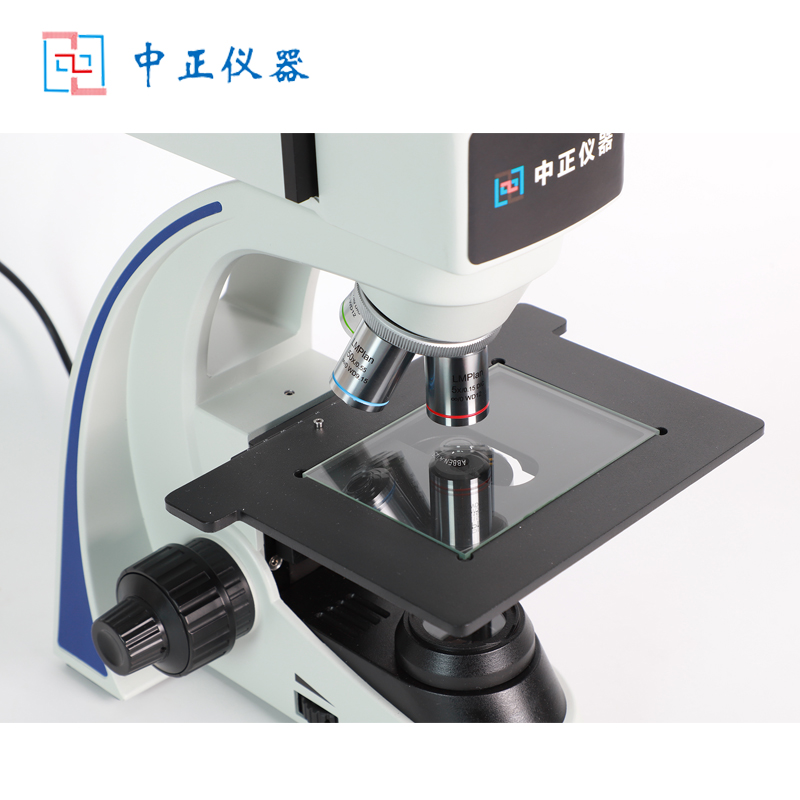

載物臺
雙層機械移動平臺,低手位 X、Y 方向同軸調節;平臺大小 145mm×132mm,移動范圍 76mm×50mm
可配反射用金屬載物臺板,透反兩用玻璃載物臺板
落射照明系統
單顆大功率 5WLED,反射燈室,暖白光,柯拉照明,帶視場光欄與孔徑光闌,光闌中心大小可調,
外置式寬電壓適配器,輸入 100V-240V-AC50/60Hz,輸出 DC12V2A
透射照明系統 單顆大功率 5WLED 燈,白光
其它附件
透射用阿貝聚光鏡,數值孔徑 N.A1.25,帶可變光闌,中心預調
隨機配起偏鏡及檢偏鏡,檢偏鏡 360°旋轉可調

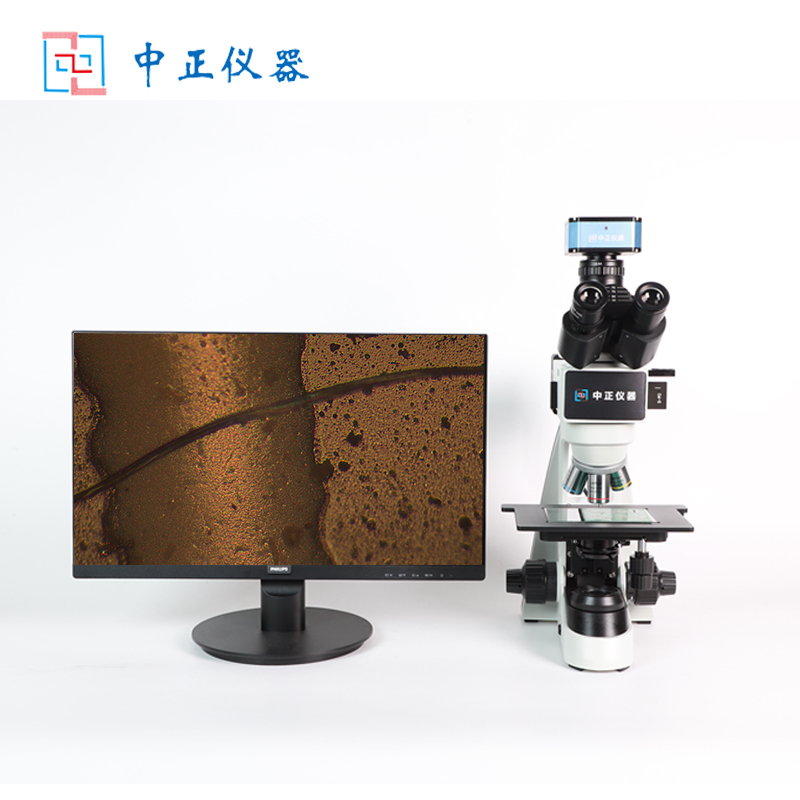

攝影攝像附件:0.35X、0.5X、1X C 接口,可調焦(可選)
反射用干涉濾色片:藍色、綠色、白色(可選)
