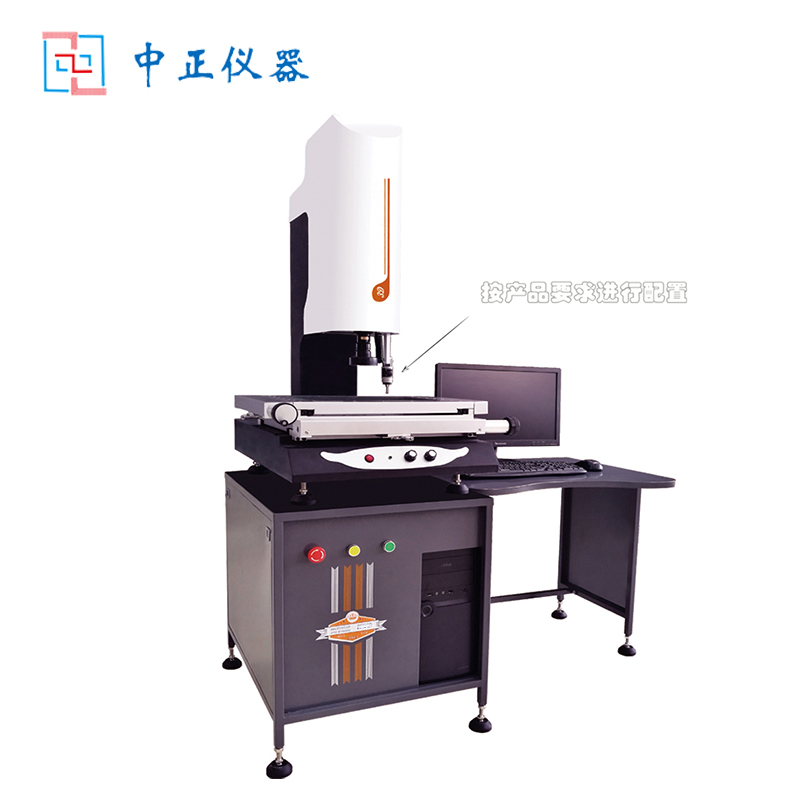

ZZS系列2D3D影像測量儀

一、概述：

ZZS系列光學影像測量儀不但采用高清晰CCD取像,結合多極變焦物鏡,而且配備簡單易用的測量軟件,具備點,線,圓,兩點距離,角度量測功能及坐標平移功能,測量數據可以輸出到EXCEL,WORD中或?qū)⑵淞繙y元素的幾何圖形輸出DXF軟件的自動尋邊功能更增強了測量的精確度,減少了人為誤差，可以對二維測量的座標進行視覺化分析處理，應用于各種工、模具的測量及逆向工程。廣泛用于具有S端子，五金件，手機零配件，刀具等的精密測量儀器。

另外一項重要的特點是：通過在測量機Z軸上的高精度的CCD數字?jǐn)z像頭，將被測微小尺寸予以放大，利用圖像信息處理技術，可編程控制光學照明技術實現對微小或易變形的零部件的非接觸測量，從而可替代工具顯微鏡和投影儀，可以方便的確定被測物體的邊界條件，求得產品的真實值．

特點如下：

1．影像采用手動定位尋邊，自動尋邊工具，自動影像對焦指示器，輕松獲取清晰影像。

2．?dāng)?shù)碼影像放大功能，連續變倍鏡頭,可以30X-190X連續變倍,LED冷光源避免了工件的二次變形．

3．程序編輯功能，自動生成精度檢測報告功能。

4．Z軸采用交叉導軌加配重塊的全新設計,鏡頭上下升降受力均衡,確保精度。

5．獨特的濾光設計，可使CCD基本上不受環境光影響。

6．引進德國技術，一鍵式操作，德國全局誤差控制系統,無積累誤差。

7．無間隙磨擦傳動,既可小范圍微調也可快速移動，實現定位準確。

8．測量軟件簡便易用，學員可以快速學習及掌握。

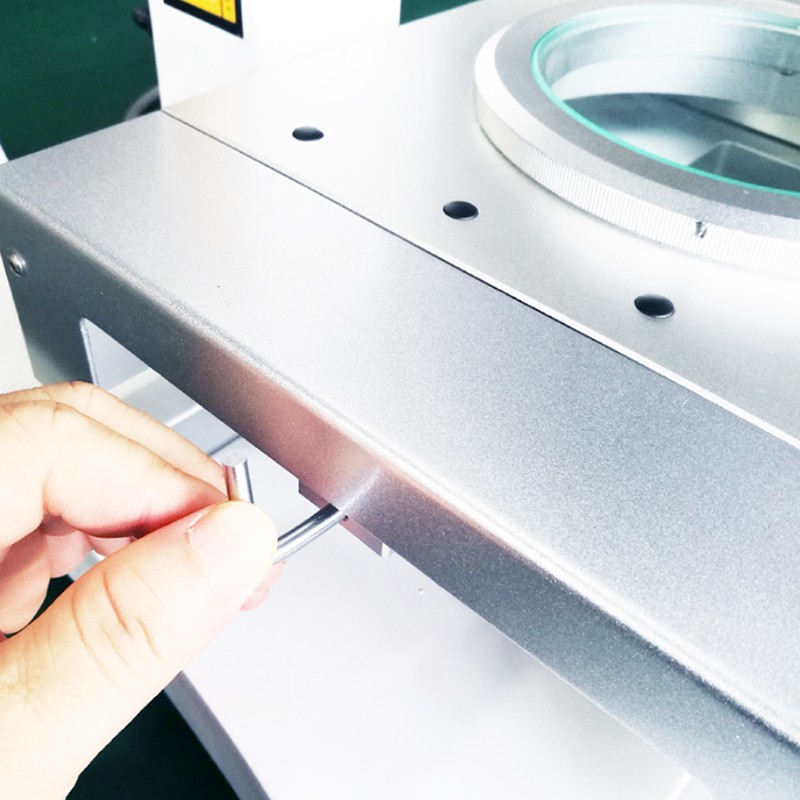

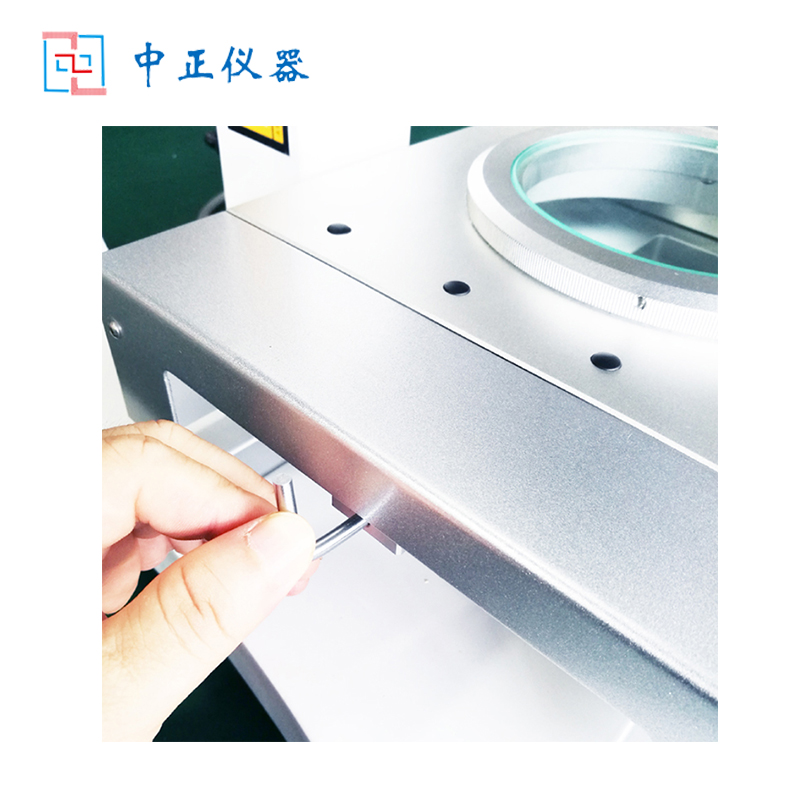

9．被測工件可以任意擺放，并且可以實現多角度測量，工作臺具備開敞的工作空間，裝卡工件及測量觀察都方便，投影頭可以運動到工作空間的任意位置方便了測量。

二、技術參數 ：

測量與瞄準系統攝像機：彩色高清SONY機芯1/3"或1/2"CCD攝像

雙焦物鏡倍率：0.7-4.5X

工作距離：75mm

放大總倍率：30-190X

物方視場：14-2.2mm

Z軸調焦升降：200mm

解析度:0.0001mm

X.Y坐標示值誤差≤(3+L/200)μm(L為被測長度)

三、軟件功能：

1.元素測量：測量點、線、圓、弧、角度、橢圓，規定點數測量矩形，自動識別點、線、圓、弧。

2.元素構造：中心點構造、交點構造、中點構造、線構造、圓構造、角度構造。

3.元素預置：點、線、圓、弧。

4.圖形處理：座標平移，工件擺正。任意軸擺正，座標系重置。

5.圖形放大，圖形縮小，圖形平移，圖形打印圖形選中，取消選中，圖形刪除。

6.設置放大，圖形縮小，圖形打印圓形選中，取消選中，圖形刪除。

7.設置影像的灰度，飽和度，對比度，影像保存為BMP格式。

8.多種尋邊模式，電腦自動取點，自動識別圓、弧大大提高采點速度。

9.影像支持S端子輸入；影像大小640*480mm。測量數據直接發送到AutoCAD中，測量的圖形可以dxf文檔保存。測量數據可發送到WORD，Excel中，進行統計分析，可畫出簡單的Xbar-S管制圖，求出Ca，等各種參數。
