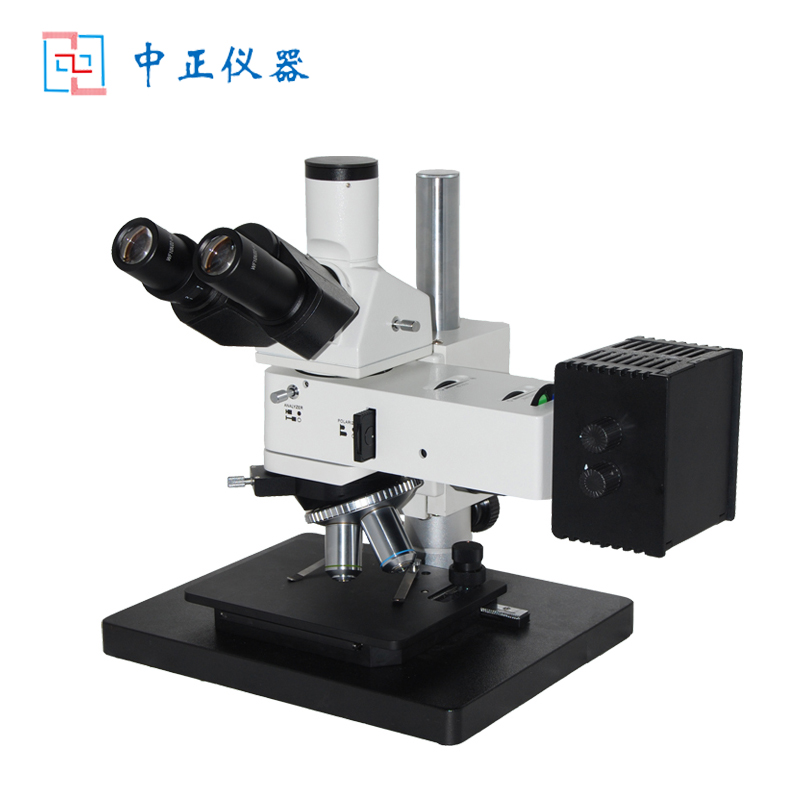

ZCM-100DIC系列金相顯微鏡/工業檢測顯微鏡
一、儀器概述：
ZCM-100DIC工業檢測顯微鏡適用于對工件表面的組織結構與幾何形態進行顯微觀察。采用優良的無限遠光學系統與模塊化功能設計理念，可以方便升級系統，實現偏光觀察,DIC觀察等功能，導柱升降裝置，可以快速調整工作臺與物鏡之間的距離，適用于不同厚度工件檢測。機械移動式載物平臺有效定位工件觀察部位。調焦機構采用圓柱滾子導向傳動，機構升降平穩。產品適用于精密零件，集成電路，包裝材料等產品檢測。
型號 | ZCM-100DIC |
目鏡 | 大視野無色差SWF10X(視場數Φ22mm) |
物鏡 | LMPlan5X/0.12 DIC工作距離：15mm |
LMPlan10X/0.3 DIC 工作距離：10.5mm | |
LMPlan 20X/0.4 DIC 工作距離：4.47 mm | |
無限遠平場消色差物鏡 PL L50X/0.70 工作距離：3.68mm | |

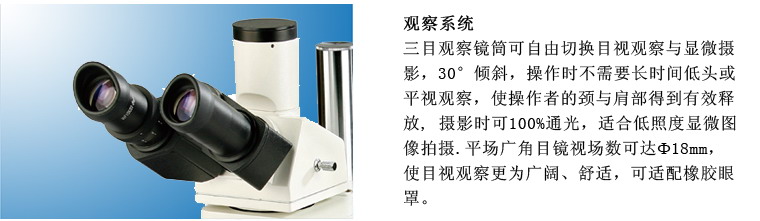

目鏡筒 | 30?傾斜,瞳距調節范圍53~75mm. |
調焦機構 | 粗微動同軸調焦,帶粗動手輪松緊度調整裝置,微動格值:2.0μm |
轉換器 | 五孔(內向式滾珠內定位) |

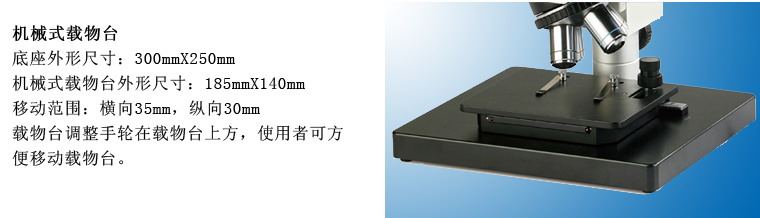

工作臺 | 機械式工作臺，外形尺寸：185mmX140mm，移動范圍：橫向:35mm，縱向:30mm |

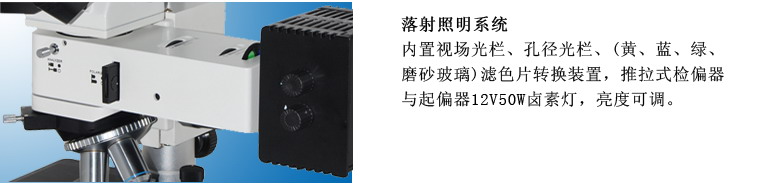

照明系統 | 12V50W鹵素燈，亮度可調 |
內置視場光欄、孔徑光欄、(黃、藍、綠、磨砂玻璃)濾色片轉換裝置，推拉式檢偏器與起偏器 | |

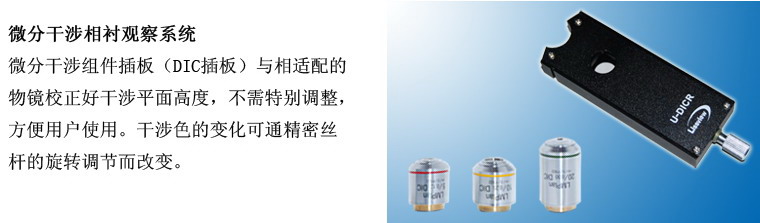

DIC插板 | 適用于 LMPlan5X/LMPlan10X/LMPlan20 DIC物鏡 |
二、選配件：
名稱 | 技術參數 |
目鏡 | 大視野 WF10X(視場數Φ18mm) ,格值0.1mm/格 |
物鏡 | 無限遠平場消色差物鏡 PL L40X/0.60 工作距離：3.98 mm |
無限遠平場消色差物鏡 PL L60X/0.70 工作距離：2.08mm | |
無限遠平場消色差物鏡 PL L80X/0.80 工作距離：1.25 mm | |
無限遠平場消色差物鏡 PL L100X/0.85 工作距離：0.40 mm | |

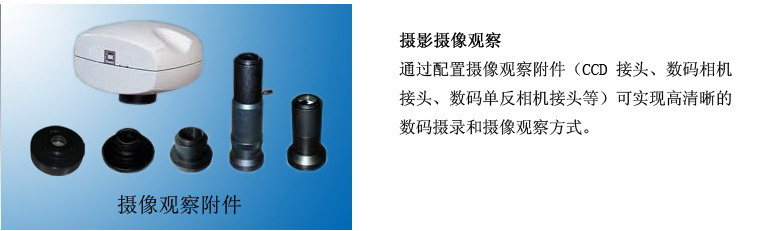

CCD接頭 | 0.4X |
0.5X | |
1X | |
0.5X 帶分劃尺,格值0.1mm/格 | |
攝像儀 | HDMI高清接口CCD相機 |
USB接口CCD相機 | |
AV接口CCD相機 |
