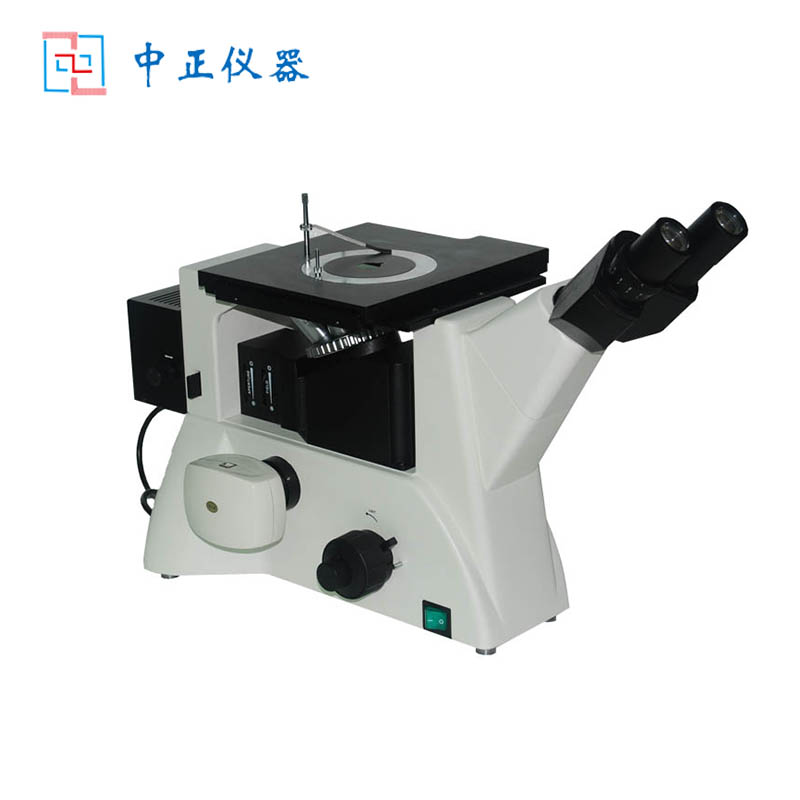

ZJL-20/20BD系列倒置金相顯微鏡
一、儀器概述：
ZJL-20/20BD倒置金相顯微鏡采用優良的無限遠光學系統與模塊化的功能設計理念，可以方便升級系統，實現偏光觀察、暗場觀察等功能。緊湊穩定的高剛性主體，充分體現了顯微鏡操作的防振要求。符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。適用于金相組織及表面形態的顯微觀察，是金屬學、礦物學、精密工程學研究的重要儀器。
技術規格 | ||
目鏡 | 大視野 WF10X(視場數Φ22mm) | |
無限遠平場消色差物鏡 | ZJL-20 （配明場物鏡）
| PL L5X/0.25 工作距離：5 mm |
PL L10X/0.40 工作距離：8.80 mm | ||
PL L20X/0.70 工作距離：3.68 mm | ||
PL L50X/0.85（干式） 工作距離：0.40 mm | ||

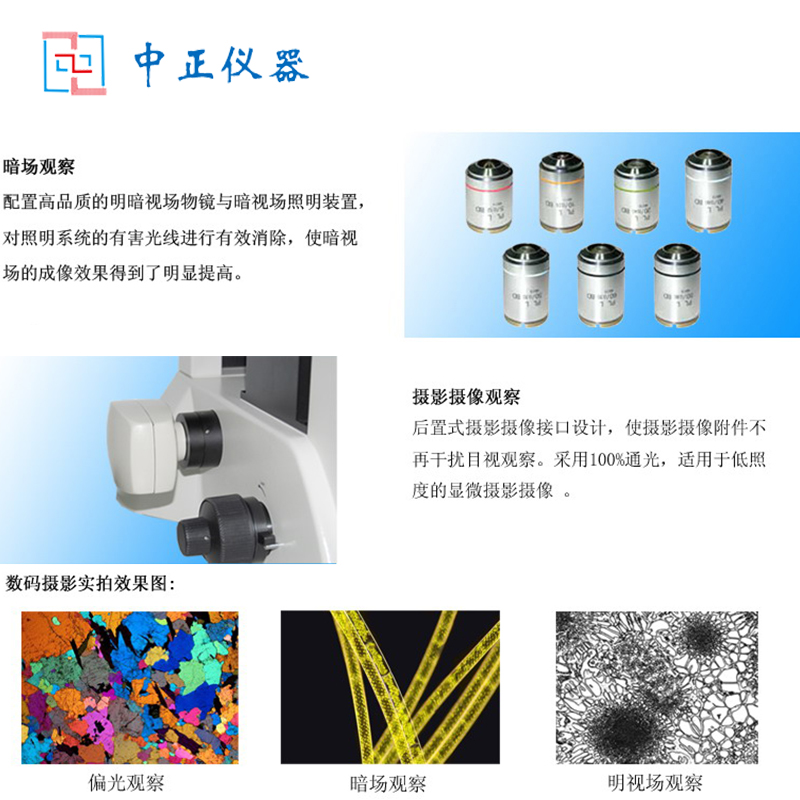

ZJL-20BD （配明/暗場物鏡）
| PL L5X/0.12 BD 工作距離：8.05 mm | |
PL L10X/0.25 BD 工作距離：7.86mm | ||
PL L20X/0.40 BD 工作距離：7.23mm | ||
PL L50X/0.70 BD 工作距離：1.75mm | ||

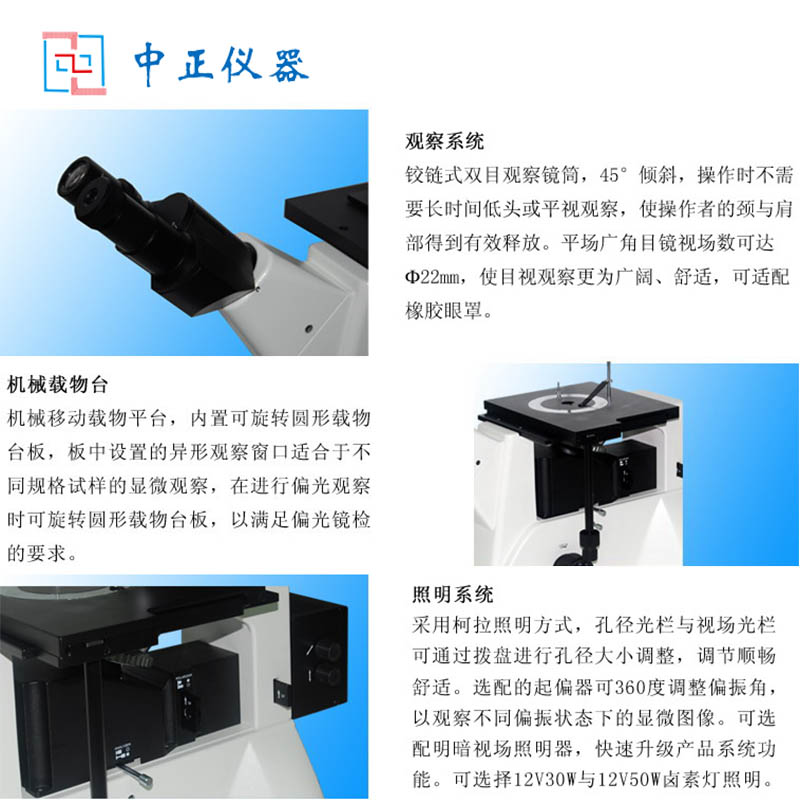

目鏡筒 | 45?傾斜,瞳距調節范圍53~75mm. | |
調焦機構 | 粗微動同軸調焦,帶鎖緊裝置,微動格值:2μm. | |
轉換器 | 五孔(內向式滾珠內定位) | |
載物臺 | 機械移動載物臺，外形尺寸：242mmX200mm，移動范圍30mmX30mm. | |
圓形可旋轉載物臺板尺寸：最大外徑Ф130mm，最小通光口徑小于Ф20mm. | ||
照明系統 | ZJL-20 | 6V30W鹵素?zé)?，亮度可調6V30W |
ZJL-20BD | 12V50W鹵素?zé)?，亮度可調12V50W | |
內置視場光闌、孔徑光闌與拉板式起偏器 | ||
配磨砂玻璃，黃、綠、藍濾色片 | ||
二、選配件：
目鏡 | 分劃目鏡10X（Φ22mm） | |
物鏡
| ZJL-20 | 5X、40X、60X、80X、100X（油Oil) 明場物鏡 |
ZJL-20BD | 40X、60X、80X、100X明/暗場物鏡 | |
CCD接頭 | 0.5X、1X | |
攝像儀 | USB接口CCD相機； HDMI高清接口CCD相機 | |
